柴油發電機組雙電源自動轉換開關的接線端子功能說明
2022-06-06
來源：
9457

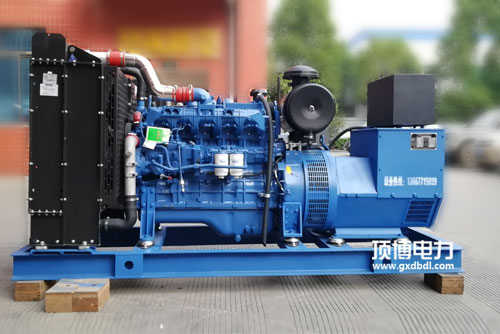

柴油發電機雙電源自動轉換英文簡稱為ATS。ATS只有安裝在合適其工作任務的地區，以保證組裝、調節、維護保養和維護由專業人士開展。ATS的任何實際操作、組裝和聯接都應遵循使用說明的對應要求。ATS構造是準確的，ATS在出產時有標識，客戶不可私自開啟，不然后果很嚴重。在常規標準和故障標準下，只需在開關的性能參數范疇內，可以保證在對應的額定電壓中可以信賴地運作，適用660V及下面的場所，額定值工作頻率為50/60Hz。
柴油發電機組雙電源自動轉換開關的接線端子功能說明
端子序號 | 接點序號 | 功能 | 說明 |
1號端子 | 101、106 | 電源零線、火線輸出 | 有源輸出，1A AC220v |
101、106 | I路工作電源零線、火線輸入 | AC 220V | |
104. 105 | II路工作電源零線、火線輸入 | AC 220V | |
2號端子 | 201、206 | 新開為無源控制，閉合為有源控制 | 詳見SYK1型 |
202 | 外部無源控制信號輸入公共端 | ||
203 | 與202閉合后L路合閘 | ||
204 | 與202閉合后O路合閘 | I/II路分閘 | |
205 | 與202閉合后II路合閘 | ||
3號端子 | 301. 306 | 未使用，內部已直連 | 400A以上裝配 |
302 | 無源位置反饋信號輸出公共端 | 基本型為有源輸出，其它型號為無源輸 | |
303 | I路合閘后與302閉合 | ||
304 | 0路合閘后與302閉合 | ||
305 | II路合閘后與302閉合 | ||
4號端子 | 401.406 | 未使用，內部已直連 | 400A以上裝配 |
402.403 | I路合閘后閉合 | 無源1A AC220V | |
404.405 | II路合閘后閉合 | 無源1A AC220V | |
5號端子 | 501-506 | 自定義信號輸出端 | 400A以上選裝 無源1A AC220v |
